Опис производа

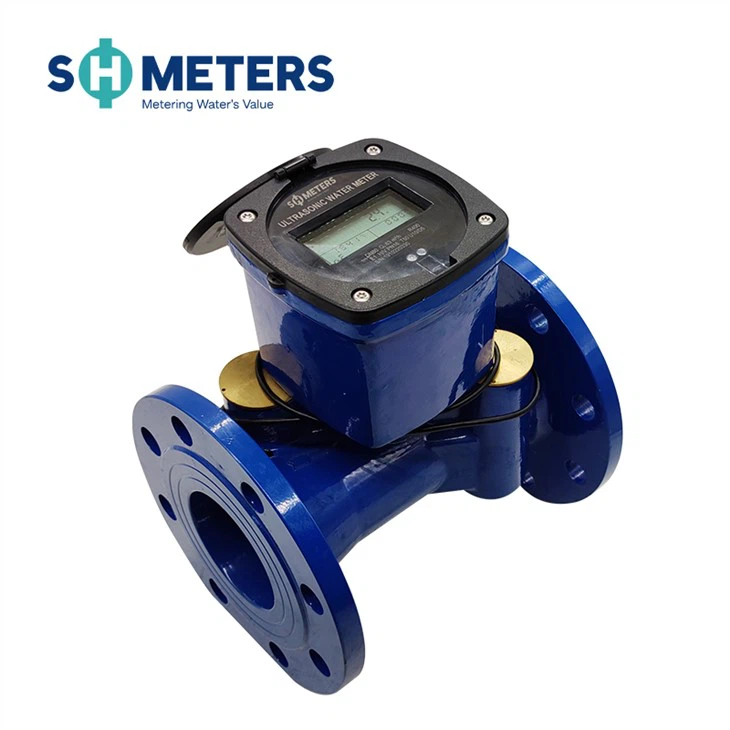

Ултразвучни водомер је мерни инструмент за континуирано мерење, снимање и приказ запремине воде која протиче кроз сензор коришћењем методе ултразвучне временске разлике. Пажљиво прочитајте ово упутство пре употребе, како бисте га искористили на најбољи могући начин и избегли непотребан губитак.
технички параметар
|
Називни пречник (мм) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||
|
Макс. проток К4(м³/х) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||||||||||||||||||
|
Номинални проток К3(м³/х) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||||||||||||||||||
|
Прелазни проток К2(м³/х) |
0.16 | 0.256 | 0.4 | 0.64 | 1 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||||||||||||||||||
|
Мин. проток К1 (м³/х) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||||||||||||||||||
|
Почетни{0}}проток (м³/х) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||||||||||||||||||
|
Мак флов |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Обрнути ток |
9999999.9 |
||||||||||||||||||||||||||||||||
|
Мерни опсег |
К3/К1, Р250 (Р400 прилагодљив) |
||||||||||||||||||||||||||||||||
|
Класа тачности |
Класа Б |
||||||||||||||||||||||||||||||||
|
Класа губитка притиска |
Мање или једнако 0,063 МПа |
||||||||||||||||||||||||||||||||
|
Радни притисак |
1,6 МПа |
||||||||||||||||||||||||||||||||
|
Температурна класа |
T30 |
||||||||||||||||||||||||||||||||
|
Температурни опсег |
(5~55) степен |
||||||||||||||||||||||||||||||||
|
Класа животне средине |
У затвореном, класа Б |
||||||||||||||||||||||||||||||||
|
Електромагнетна класа |
Е1 (стамбени, комерцијални, индустријски) |
||||||||||||||||||||||||||||||||
|
Напајање |
Уграђена{0}}литијумска батерија ДЦ 3,6В |
||||||||||||||||||||||||||||||||
|
Трајање батерије |
＞ 10 година |
||||||||||||||||||||||||||||||||
|
Положај уградње |
Било који угао |
||||||||||||||||||||||||||||||||
|
Дисплаи |
ЛЦД, 8 цифара + додатни знакови |
||||||||||||||||||||||||||||||||
|
Класа осетљивости профила протока |
U10/D5 |
||||||||||||||||||||||||||||||||
|
Комуникациони интерфејс |
РС485 Модбус/пулсни излаз/ГПРС/НБ-ИОТ/Лораван |
||||||||||||||||||||||||||||||||
|
Класа заштите |
ИП68 |
||||||||||||||||||||||||||||||||
|
Подношљива температура складиштења |
-20~60 степени |
||||||||||||||||||||||||||||||||
|
Статичка снага |
10μA |
||||||||||||||||||||||||||||||||
|
Радна потрошња енергије |
45μA |
||||||||||||||||||||||||||||||||
обавештења за инсталацију
★ Исперите цеви пре уградње да бисте избегли шљунак и друге стране предмете;
★ Уградите вентил и филтер пре водомера;
★ Не додирујте електрични део и не повлачите жице да бисте избегли оштећење током инсталације;
★ Резервишите адекватан простор за одржавање током инсталације;
★ Када је водомер постављен хоризонтално или нагнуто, ултразвучна сонда протока се поставља на цеви
хоризонтално, а када се поставља вертикално, водите рачуна да вода тече одоздо према горе.
★ Имајте на уму да смер стрелице на цеви треба да буде у складу са смером протока воде током инсталације;
★ Спојна подлошка треба да буде правилно постављена како би се избегло да неусклађена подлошка блокира воду и утиче на тачност водомера;
★ Водомер се не поставља на месту које може бити изложено јаким механичким вибрацијама;
Посебна обавештења: 1. Обавезно инсталирајте-офф вентил и филтер пре водомера и други он{2}}офф вентил се препоручује после њега за одржавање;
★ Ако је ултразвучни водомер инсталиран кроз прирубницу, уверите се да паралелизам између прирубнице водомера и прирубнице цеви није већи од 0,5% спољашњег пречника прирубнице и мањи од 2 мм, у супротном може доћи до оштећења водомера.
★ Пре употребе овог водомера, цев мора бити напуњена водом, иначе ће то довести до нетачних или чак не{0}}мерења.
★ Приликом уградње водомера треба да буде резервисана дужина ДН*10 испред водомера. Или треба да буде резервисана дужина ДН*5 иза водомера.
★ Водомер ће освежавати екран сваке 4с и очитати водомер (укључујући почетну вредност и крај
вредност) 4с најмање након затварања вентила приликом тестирања водомера, у супротном може утицати на резултате испитивања;
★ Уверите се да је средњи проток у опсегу протока водомера током тестирања и употребе, иначе може доћи до
у оштећењу водомера;
★ У случају било каквог квара (нпр. неуспешно мерење, итд.) током употребе, обратите се одговарајућем одељењу за управљање
одмах и не поправљајте га сами;
★ Производ је дизајниран са заптивком за једнократну употребу против-демонтаже коју може уклонити само именовано особље, или
у супротном ће бити искључен из бесплатне услуге{0}}услуге након продаје.
