ЛКСЦЛГ(Р)-50~200(мм)

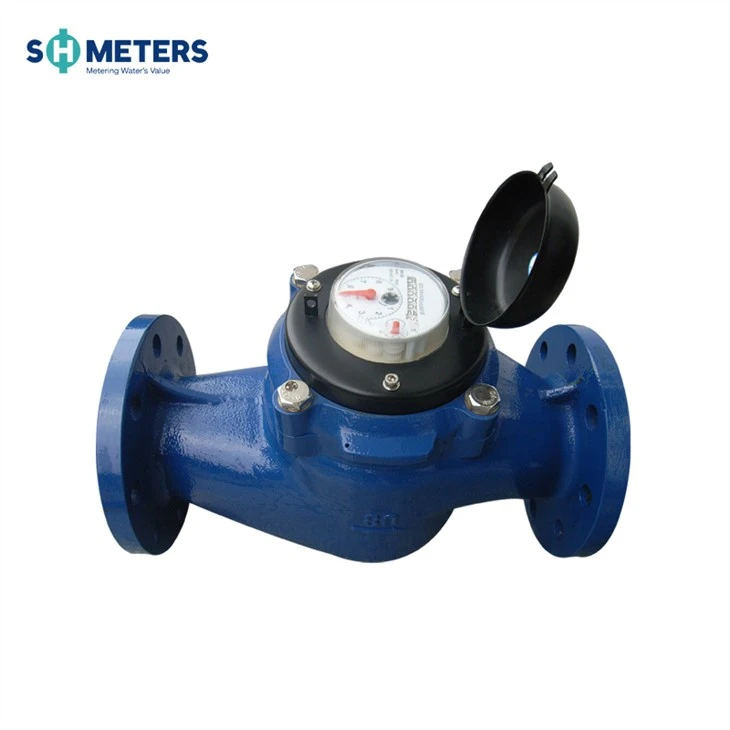

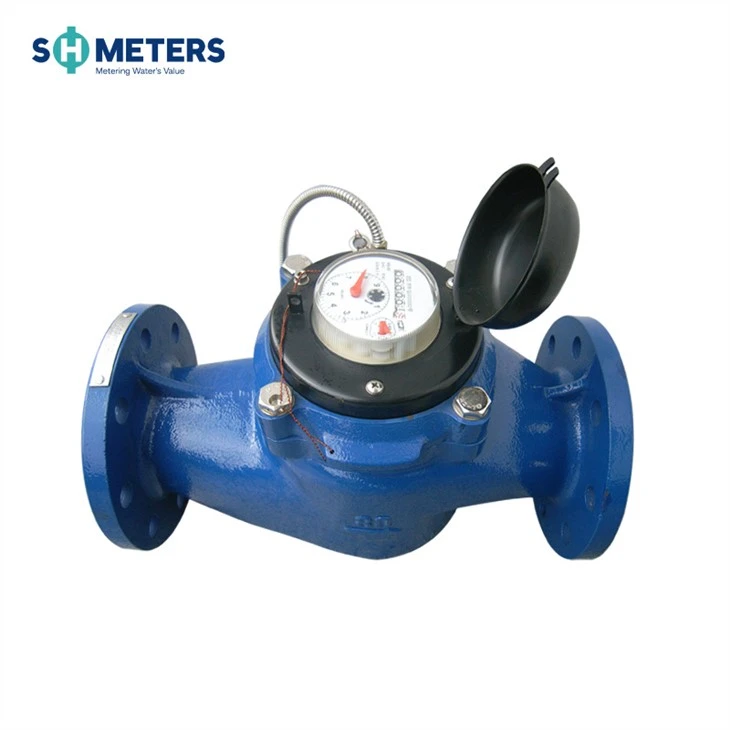

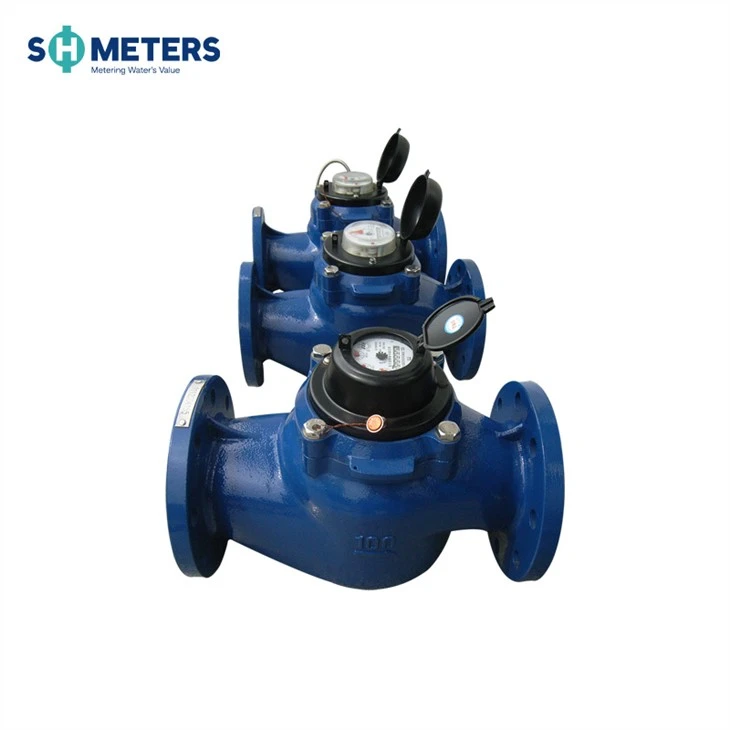

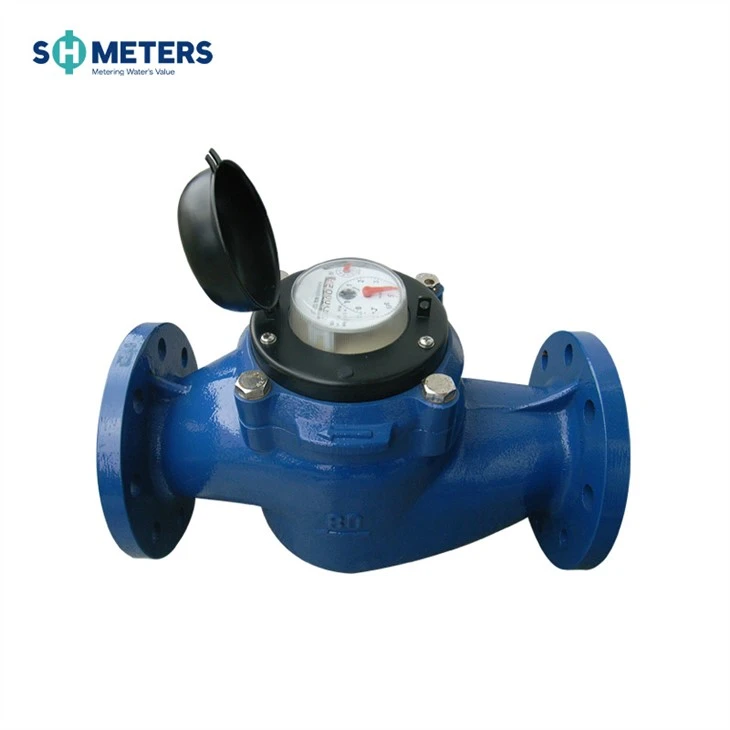

Вертикални уклоњиви елемент Волтман мерач хладне (топле) воде
Апликација
Мерење количине хладне (топле) воде која пролази кроз цевовод. Водомер се користи за дом, општину, постројење за прераду итд.
Феатуре
· Структура елемента који се може уклонити, једноставна инсталација и одржавање, регистар за универзалну употребу унутар овог опсега одвојив без скидања мерача са цевовода.
·Дри-диал, магнетни погон осетљив на акцију, мали губитак притиска.
·Вакумски запечаћени регистар осигурава да се бројчаник не замагљује и да очитавање буде јасно током дуготрајне употребе.
·Одабрани материјали високог квалитета за стабилне и поуздане карактеристике.
·Технички подаци су у складу са међународним стандардом ИСО 4064.
· Са високом прецизношћу
· Додатна опрема за производ укључује конекторе, филтере, прибор за повезивање, прибор за цеви, прирубницу, филтер
Опционе карактеристике
·Тачност: Р=160/класа а
·Величина: ДН50-ДН200
·Хладна / Топла вода

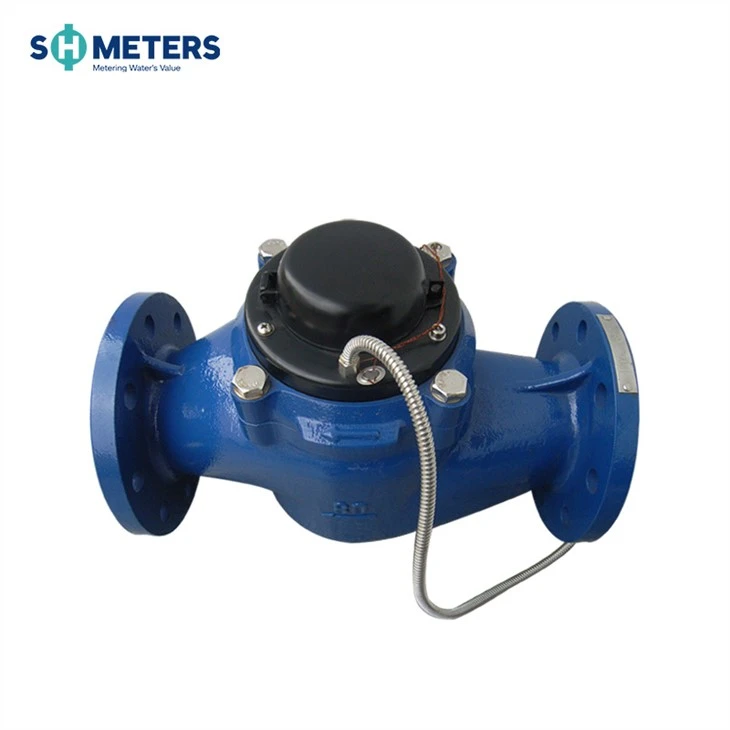

· Опција реед прекидача
· Стандард прирубнице се може изабрати
· Може се изабрати ротација од 360 степени
·Ливено гвожђе, нодуларно гвожђе, нерђајући челик, тело ГГ25, ГГГ50, СС304, СС316 се може изабрати.
·Радни притисак: ПН16/25
· Обезбедите импулсни излаз / рс485 Модбус / жичани даљински управљач / разделник импулса / екран за очитавање импулса
Воркинг Цондитион
· Температура воде: {{0}}.1 степен ~40 степени (0,1 степен ~90 степени за мерач топле воде)
· Притисак воде: мањи или једнак 1Мпа (1,6МПа за посебне захтеве)
Димензије
Тип | Дужина | Висина | Прирубница за повезивање | ||
мм | Д1 спољни пречник | Пречник круга вијка | Вијци за повезивање (нМ) | ||
50 | 280 | 280 | 165 | 125 | 4-M16 |
65 | 280 | 280 | 185 | 145 | 4-M16 |
80 | 370 | 300 | 200 | 160 | 8-M16 |
100 | 370 | 305 | 220 | 180 | 8-M16 |
150 | 500 | 500 | 285 | 240 | 8-M20 |
200 | 500 | 515 | 340 | 295 | 8-M20 |
НАПОМЕНА: Димензија прирубнице је у складу са стандардом ИСО7001-2:1988. Стандард прирубнице се може прилагодити. Наручите производе посебних захтева
Спецификација технике протока
Тип | Максимални проток К4 | Перманентни ток К3 | Q3/Q1 | Q2/Q1 | Прелазни ток К2 | Минимални проток К1 | Мак Реадинг | Мин Реадинг | |
Фулл Гласс Регистер | Пластични регистар | ||||||||
m³/h | m³/h | m³ | |||||||
50 | 50 | 40 | 160 | 1.6 | 0.4 | 0.25 | 999999 | 0.0005 | 0.0002 |
6.3 | 1.6 | ||||||||
80 | 78.8 | 63 | 160 | 1.6 | 0.64 | 0.4 | 999999 | 0.0005 | 0.0002 |
6.3 | 2.5 | ||||||||
100 | 125 | 100 | 160 | 1.6 | 1 | 0.63 | 999999 | 0.0005 | 0.0002 |
6.3 | 3.94 | ||||||||
150 | 313 | 250 | 160 | 1.6 | 2.56 | 1.6 | 999999 | 0.0005 | 0.0002 |
6.3 | 10 | ||||||||
200 | 500 | 400 | 160 | 1.6 | 4 | 2.5 | 999999 | 0.0005 | 0.0002 |
6.3 | 16 | ||||||||
Опис рада система са два реед прекидача
Молимо погледајте дијаграм система са два реед прекидача испод, два реед прекидача би радила „УКЉУЧЕНО“ ИЛИ „ИСКЉУЧЕНО“, односно помоћу магнета постављеног на показивач или зупчаник током рада на регистру, али никада „УКЉУЧЕНО“ на у исто време, осим ако магнет не нападне.
Два реед прекидача раде два "ОН" и два "ОФФ" у једном кругу показивача или зупчаник значи један излаз сигнала, овај принцип спречава губитак или пребројавање излазног сигнала због померања прекидача или вибрирања цеви, тако да обезбеђује поузданост излазног сигнала.
Гаранција
Сва бројила ће имати гаранцију на грешке у изради и материјалу у периоду од једне (1) године од дана пријема. Неисправна бројила или делови откривени у овом периоду биће замењени бесплатно по повратку у СХМетерс.
