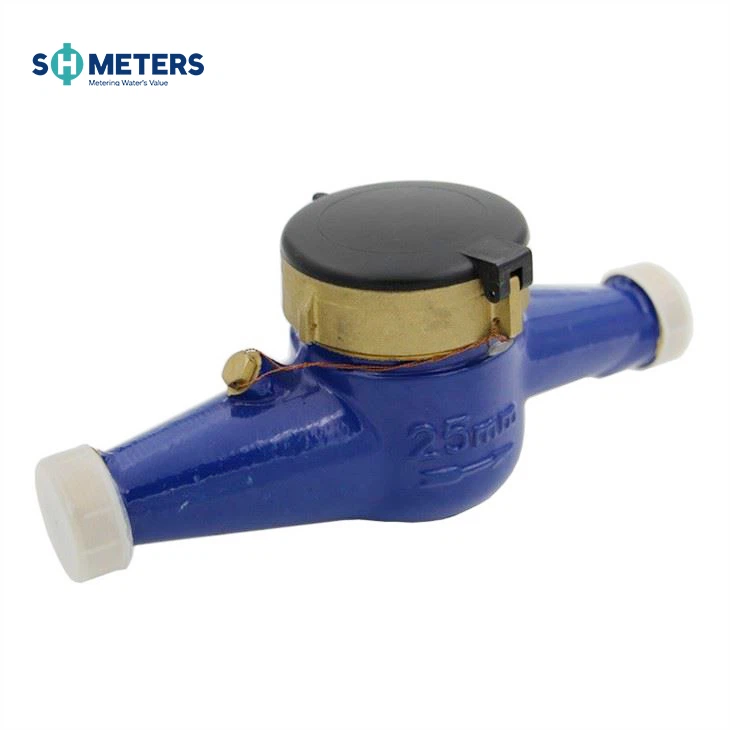

ДН15 Р160 Мулти млазни течно заптивени тип месинганог водомера

АПЛИКАЦИЈА
Мерење запремине хладне воде за пиће која пролази кроз цевовод

КАРАКТЕРИСТИКЕ
Класа Ц. Усвајање уређаја за бројање показивача и комбинације реч-точак, са напредном, лепом и елегантном структуром,
бројач је запечаћен специјалном врстом течности, очитавање је дуго јасно,
погодна копија мерача и дуг радни век.
Пресет даљински, 100Л по импулсном излазу.

УСЛОВЕ ЗА РАД
Температура воде: Мања или једнака 50ºЦ за мерач хладне воде
Мањи или једнак 90ºЦ за мерач топле воде
Притисак воде: мањи или једнак 1МПа или 1,6МПа опционо
(10бар или 16бар опционо)

МАКСИМАЛНО ДОЗВОЉЕНА ГРЕШКА
У доњој зони од Кмин укључујући до али без Кт је ±5 процената _ У горњој зони од Кт укључујући и Кс је: мерач хладне воде ±2 процента, мерач топле воде ±3 процента.
БЕЛЕШКА
Технички подаци су у складу са међународним стандардом ИСО4064

ПРИБОР

Сваки водомер има један сет спојница по избору: 2ком цев, 2ком навртком и 2ком заптивком.

Укупна димензија и тежина

ДН (мм)	15	20	25	32	40	50	50
Величина (инч)	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2"
Дужина (Л)	165/190	190	260	260	300	300	280
ширина (В)	98	98	103.5	103.5	125	125	160
Висина (Х)	116	117	124	124	162	162	187.5
Повезујућа нит Д	G3/4B	G1B	G11/4B	G11/2B	G2B	G21/2B	Крај прирубнице
Тежина (кг)	1.65	1.79	1.85	2.68	5.25	7.25

Технички подаци

ДН (мм)		15	20	25	32	40	50
Величина (инч)		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
Q4(l/h)		3125	5000	7875	12500	20000	31250
Q3(l/h)		2500	4000	6300	10000	16000	25000
R=80	Q2(l/h)	50	80	126	200	320	400
	Q1(l/h)	31.25	50	78.75	125	200	250
R=100	Q2(l/h)	40	64	100.8	160	256	400
	Q1(l/h)	25	40	63	100	160	250
R=125	Q2(l/h)	32	51.2	80.64	128	204.8	200
	Q1(l/h)	20	32	50.5	80	128
R=160	Q2(l/h)	22.5	40	63	100	160	400
	Q1(l/h)	15.62	25	39.37	62.5	100	250
Макс. очитавање (м³)		99,999	99,999	99,999	99,999	99,999	99,999
Мин.читање (литар)		0.05	0.05	0.05	0.05	0.05	0.05
Макс. притисак (бар)		16	16	16	16	16	16
Губитак притиска		63
Мак.Температуре		T=50/90
Опција пулсног излаза		Вмак=24В
		Имак{0}}мА
		Пмак=2В

Опција пулсног излаза

Гаранција

За сва бројила даће се гаранција на грешке у изради и материјалу у периоду од једне (1) године од дана пријема. Неисправна бројила или делови откривени у овом року биће замењени бесплатно по повратку у СХМЕТЕРС
